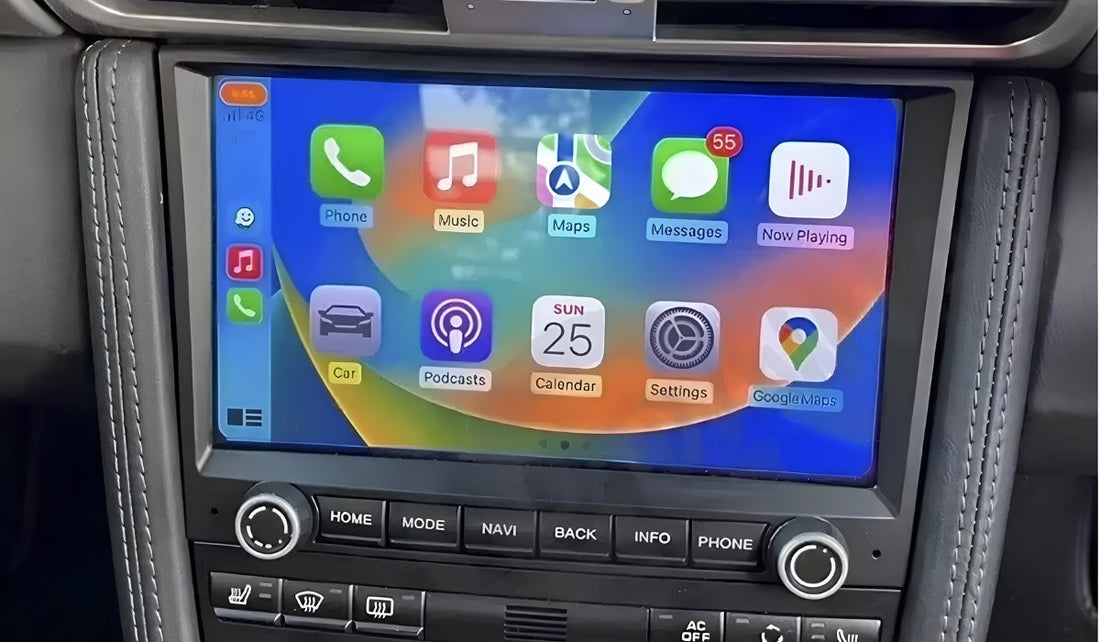

Installation Ecran Carplay Porsche 911 997
L'installation d'un écran de remplacement ou d'un autoradio d'origine (PCM) sur une Porsche 911 (997) implique des mises à niveau spécifiques. Selon la génération de votre voiture (997.1 ou 997.2), vous pouvez choisir d'installer un écran complet moderne.
Etape 1 : Remplacement par écran complet.
Si vous souhaitez un écran tactile capacitif moderne avec Apple CarPlay et Android Auto complets, le remplacement de l'ancienne unité d'origine est la solution la plus populaire.
- Débrancher la batterie : Débranchez toujours la borne négative de la batterie avant de commencer toute intervention sur l'électronique de votre voiture.
-
Retirer le PCM d'origine :
-
Utilisez un outil de démontage de garniture pour retirer délicatement la façade de la climatisation et la garniture de protection des genoux sous la radio.
-
Utilisez une clé Allen ou un outil hexagonal pour déverrouiller les quatre mécanismes de verrouillage (deux de chaque côté) qui maintiennent l'unité en place.
-
Tirez délicatement l'unité vers vous et débranchez les câbles à fibre optique (MOST) ainsi que le faisceau électrique principal
-
Étape 2 : Préparation des câbles USB
- Pour une installation propre et d'aspect d'origine, démontez la console centrale afin de faire passer les câbles d'extension USB fournis avec le nouvel écran. Vous pourrez ainsi faire ressortir les ports USB directement à l'intérieur du compartiment du vide-poche central.
Étape 3 : Câblage et raccordement (Cas du système BOSE)
Le kit est globalement "Plug & Play", mais si vous possédez l'option Bose, une petite partie de câblage manuel est nécessaire pour alimenter le boîtier décodeur de fibre optique :
- Fibre optique : Retirez la fiche de fibre optique du connecteur d'origine de la voiture et insérez-la directement dans le boîtier adaptateur MOST( Pour sytème Audio Bose uniquement).
- Alimentation du boîtier : Raccordez les fils d'alimentation du boîtier adaptateur (généralement 3 fils : Alimentation +12V permanent, +12V après contact/ACC, et la Masse) en les épissant sur le faisceau principa.
- Branchez le gros connecteur principal de la voiture sur le faisceau fourni avec le nouvel écran.
Étape 4 : Installation de la caméra de recul (Optionnel)
Si vous installez la caméra de recul intégrée au feu d'éclairage de plaque d'immatriculation :
- Acheminement du câble : Faites passer le long câble vidéo de l'arrière vers l'avant du véhicule. Le chemin le plus propre consiste à le glisser sous la moquette le long du côté passager, en suivant le cheminement des faisceaux électriques d'origine
-
Câblage à l'arrière : * Connectez l'alimentation de la caméra (Masse et Positif).
-
Raccordez le fil de signal (Trigger) sur le fil du feu de recul de la voiture afin que l'écran bascule automatiquement sur la caméra lorsque vous passez la marche arrière.
-
- Câblage à l'avant : Branchez la prise RCA vidéo sur l'entrée "Camera In" à l'arrière du poste et connectez le fil de déclenchement (Reverse/Back) au fil d'excitation correspondant du faisceau.
Étape 5 : Test et Remontage
- Avant de clipser l'écran, rebranchez la batterie et allumez le contact pour tester l'appareil.
- Vérifiez que le son sort correctement de tous les haut-parleurs (y compris le caisson de basses) et que les commandes au volant fonctionnent. Enclenchez la marche arrière pour valider le fonctionnement de la caméra.
-
Ajustement de l'écran : Glissez l'écran dans son logement. Fixez-le à l'aide du boulon de maintien latéral prévu.
