Installation Carplay sur Audi A4 A5 B9 Q5 Q7 (2016-2019)
Guide TUTO d’installation CarPlay & Android Auto Audi A4 A5 B9 Q5 Q7 (2016–2019)
Ce tutoriel est conçu pour les modèles Audi A4 B9, A5, Q5 et Q7 utilisant l’écran MMI 8,3 pouces et partageant une disposition intérieure similaire. L’installation est simple et prend généralement environ 30 à 45 minutes, même pour les débutants ayant une expérience mécanique de base.
Une fois terminé, votre véhicule prendra en charge Apple CarPlay sans fil, Android Auto et MirrorLink, vous permettant d’accéder à la navigation, à la musique et au contrôle vocal directement depuis votre écran d’origine — sans remplacer l’autoradio d’origine.
Outils & préparation
Avant de commencer l’installation, assurez-vous d’avoir tout préparé. Une bonne préparation permet non seulement de gagner du temps mais aussi d’éviter d’endommager les panneaux intérieurs ou l’électronique de votre véhicule.

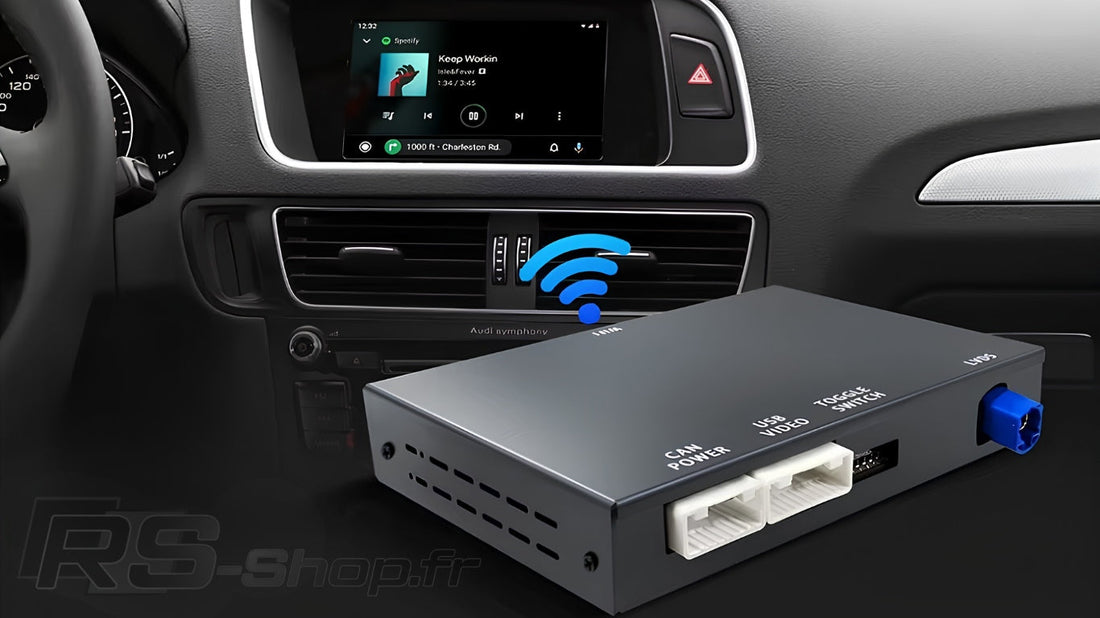

Pièces incluses dans le kit
Lorsque vous ouvrez votre kit retrofit CarPlay/Android Auto, vous devriez avoir les composants suivants :
- Module principal CarPlay
- Faisceau de câbles (câble d’alimentation)
- Câbles vidéo LVDS (IN & OUT)
- Antenne Wi-Fi
- Câble AUX ou audio
- Câble USB (pour connexion filaire ou mises à jour logicielles)
Conseils de préparation
- Débranchez la borne négative de la batterie du véhicule. Cela évite les courts-circuits pendant le travail sur les connecteurs d’alimentation.
- Serrez le frein à main et assurez-vous que le véhicule est éteint.
- Gardez les vis organisées. Étiquetez-les ou regroupez-les par emplacement afin de faciliter le remontage.
- Travaillez dans un endroit propre et bien éclairé. Idéalement en intérieur ou dans un garage ombragé afin d’éviter la poussière et les reflets sur l’écran.
Étape 1 – Retrait de la boîte à gants
Pour installer le module CarPlay/Android Auto, vous devrez accéder à l’unité multimédia d’origine située derrière la boîte à gants. Suivez les étapes attentivement afin d’éviter d’endommager les garnitures ou les vis.
1. Ouvrir et inspecter la boîte à gants
Commencez par ouvrir complètement la boîte à gants. Vous verrez plusieurs vis la fixant au tableau de bord — elles doivent être retirées avant de pouvoir enlever la boîte à gants.
💡 Astuce : placez un chiffon doux ou une serviette sous la zone de la boîte à gants afin de récupérer les vis qui pourraient tomber pendant le démontage.
2. Retirer le panneau latéral de garniture
Utilisez un outil plastique de démontage pour retirer délicatement le cache plastique situé du côté passager du tableau de bord. Cela révélera l’une des vis maintenant la boîte à gants en place.
3. Retirer les vis (douille 8 mm)
À l’aide d’une clé à douille 8 mm, retirez les six vis fixant la boîte à gants — quatre sont visibles lorsque la porte de la boîte à gants est ouverte et deux se trouvent en dessous.
4. Descendre et retirer la boîte à gants
Tirez soigneusement la boîte à gants vers vous. Elle devrait sortir facilement une fois toutes les vis retirées. Descendez-la lentement et débranchez les connecteurs d’éclairage intérieur si présents.
5. Retirer les vis du lecteur CD / unité principale
Une fois la boîte à gants retirée, vous verrez le lecteur CD ou l’unité multimédia montée dans le tableau de bord.
Retirez les deux vis (une de chaque côté) qui la maintiennent en place.
Ensuite, tirez soigneusement l’unité vers l’avant afin de révéler les connecteurs arrière — notamment le câble vidéo LVDS gris (parfois rose) et le grand connecteur d’alimentation (prise Quadlock).
La zone de la boîte à gants doit maintenant être dégagée et l’unité multimédia accessible pour le câblage du module CarPlay.
Étape 2 – Connexion des câbles LVDS et d’alimentation
Maintenant que l’unité multimédia d’origine est accessible, l’étape suivante consiste à connecter le module CarPlay/Android Auto entre l’écran Audi et le système MMI d’origine.
Cette partie est importante car le module agit comme une interface intermédiaire qui intercepte le signal vidéo et ajoute les fonctions CarPlay/Android Auto sans modifier le système d’origine du véhicule.
1. Localiser le câble LVDS d’origine
À l’arrière de l’unité principale Audi, localisez le connecteur vidéo LVDS d’origine.
Il s’agit généralement d’un câble gris ou rose avec un petit connecteur rectangulaire.
Ce câble transporte le signal vidéo entre le système MMI et l’écran d’origine Audi.
2. Débrancher le câble LVDS d’origine
Appuyez doucement sur le clip de verrouillage puis retirez le câble LVDS du port d’origine.
⚠️ Ne forcez pas le connecteur.
Le câble doit sortir facilement lorsqu’il est correctement déverrouillé.
3. Connecter le câble LVDS au module CarPlay
Prenez le câble LVDS fourni avec le kit.
- Branchez le câble LVDS d’origine Audi dans le port LVDS-IN du module CarPlay.
- Branchez ensuite le nouveau câble LVDS fourni dans le port LVDS-OUT du module.
L’autre extrémité de ce nouveau câble devra être reconnectée au port vidéo de l’unité principale Audi.
À ce stade :
- Le signal vidéo d’origine passe maintenant à travers le module CarPlay.
- Le système pourra basculer entre l’interface Audi d’origine et CarPlay/Android Auto.
4. Débrancher le connecteur d’alimentation Quadlock
Ensuite, localisez le grand connecteur d’alimentation principal (prise Quadlock).
Pour le retirer :
- Appuyez sur le mécanisme de verrouillage
- Faites pivoter le levier vers le haut
- Retirez complètement le connecteur
⚠️ Faites attention à ne pas tirer directement sur les câbles.
5. Connecter le faisceau d’alimentation du kit
Prenez le faisceau d’alimentation fourni dans le kit retrofit.
Le branchement fonctionne en “T” :
- Le connecteur d’origine Audi se branche dans le nouveau faisceau
- Le nouveau faisceau se branche ensuite dans l’unité multimédia Audi
-
Les connecteurs supplémentaires alimentent le module CarPlay
Image : branchement du faisceau d’alimentation.
Cette configuration permet :
- de conserver toutes les fonctions d’origine Audi
- d’alimenter le module retrofit
- d’éviter toute coupe ou modification du câblage d’usine
6. Connecter le câble audio AUX
Selon votre modèle Audi et votre version MMI, le module peut nécessiter une entrée AUX pour transmettre le son CarPlay/Android Auto.
Connectez le câble AUX fourni :
- soit au port AUX d’origine
- soit au connecteur audio du faisceau
Image : branchement du câble audio AUX.
Plus tard, lors de l’utilisation du système, vous devrez sélectionner la source AUX dans le menu multimédia Audi afin d’obtenir le son CarPlay.
7. Connecter l’antenne Wi-Fi
Vissez l’antenne Wi-Fi incluse sur le connecteur du module CarPlay.
Image : installation de l’antenne Wi-Fi.
Cette antenne est utilisée pour :
- Apple CarPlay et Android Auto sans fil
- Communication entre le téléphone et le module
Placez l’antenne dans une zone ouverte derrière le tableau de bord afin d’obtenir un signal stable.
8. Connecter le câble USB
Branchez le câble USB fourni au module.
Vous pouvez faire passer ce câble :
- dans la boîte à gants
- dans l’accoudoir central
- ou dans une zone facilement accessible
Image : connexion du câble USB.
Le câble USB sert pour :
- CarPlay filaire
- Android Auto filaire
- mises à jour logicielles
- lecture multimédia USB
9. Vérifier toutes les connexions
Avant de continuer :
✔ Vérifiez que tous les connecteurs sont correctement verrouillés
✔ Vérifiez que les câbles LVDS sont bien insérés
✔ Vérifiez que le faisceau Quadlock est complètement verrouillé
✔ Vérifiez qu’aucun câble n’est pincé ou plié
Une mauvaise connexion peut provoquer :
- écran noir
- absence de son
- absence de signal
- redémarrages du système
Étape 3 – Réglage des interrupteurs DIP
Le module CarPlay possède plusieurs interrupteurs DIP permettant de configurer le système selon le modèle Audi et la version MMI.
Un mauvais réglage peut entraîner :
- absence d’image
- écran noir
- mauvaise résolution
- absence de commande
Avant d’allumer le système, vérifiez soigneusement la configuration recommandée par le fabricant.
Les réglages peuvent varier selon :
- Audi A4, A5, Q5, Q7, Version MMI, Taille d'écran, Caméra d'origine
⚠️ Ne modifiez pas les interrupteurs au hasard lorsque le module est alimenté.
Étape 4 – Premier démarrage et test du système
Une fois tous les câbles connectés et les interrupteurs DIP correctement configurés, vous pouvez maintenant tester le système avant de tout remonter.
Il est fortement recommandé d’effectuer un test complet avant de réinstaller la boîte à gants et les garnitures.
1. Rebrancher temporairement l’unité multimédia
Avant le test :
- reconnectez correctement tous les connecteurs
- replacez l’unité principale dans son emplacement sans revisser complètement
- assurez-vous qu’aucun câble ne soit coincé
2. Démarrer le véhicule
Mettez le contact ou démarrez le véhicule.
Le système Audi MMI devrait démarrer normalement comme d’habitude.
⚠️ Si l’écran reste noir :
- vérifiez les connexions LVDS
- vérifiez les réglages DIP
- vérifiez le faisceau d’alimentation
3. Basculer vers l’interface CarPlay
Pour ouvrir le menu CarPlay/Android Auto :
- maintenez le bouton MENU ou NAV ou BACK
(selon le modèle Audi)
pendant environ 2 à 3 secondes.
L’interface CarPlay devrait apparaître à l’écran.
4. Connecter un iPhone ou Téléphone Android
Pour Apple CarPlay :
- Activez le Bluetooth et le Wi-Fi sur l’iPhone
- Connectez l’iPhone via USB ou sans fil
- Acceptez les demandes de connexion
Le système devrait détecter automatiquement le téléphone.
Image : connexion Apple CarPlay.
Après connexion, vous pourrez utiliser :
- Plans Apple, Waze, Spotify, Messages, Siri, Téléphone
directement sur l’écran Audi d’origine.
5. Vérifier le fonctionnement du son
Sélectionnez la source audio AUX dans le système Audi MMI.
Image : sélectionner AUX.
Ensuite, testez :
- musique, navigation GPS, appels, commandes vocales
⚠️ Si vous n’avez aucun son :
- vérifiez le câble AUX
- assurez-vous que AUX est activé dans les réglages Audi
- augmentez le volume média du téléphone
6. Tester les commandes d’origine Audi
Vérifiez que :
✔ la molette MMI fonctionne
✔ les boutons de navigation répondent
✔ les commandes au volant fonctionnent
✔ le retour au menu Audi d’origine fonctionne
Le système doit pouvoir basculer librement entre :
- l’interface Audi d’origine
- CarPlay / Android Auto
Étape 5 – Organisation des câbles et remontage
Après avoir confirmé que tout fonctionne correctement, vous pouvez maintenant remonter entièrement le tableau de bord.
Cette étape est importante afin d’éviter :
- vibrations, bruits parasites
1. Organiser soigneusement les câbles
Avant de remettre l’unité principale :
- regroupez les câbles proprement
- éloignez les câbles des parties métalliques tranchantes
⚠️ Ne forcez jamais les câbles derrière l’unité multimédia.
Un câble pincé peut provoquer :
- écran noir
- pertes audio
- redémarrages aléatoires
- dysfonctionnements CarPlay
2. Fixer le module CarPlay
Placez le module CarPlay dans une zone sécurisée derrière la boîte à gants.
Vous pouvez utiliser :
- du double face
- des colliers de serrage
- de la mousse anti-vibration
3. Réinstaller l’unité multimédia Audi
Glissez doucement l’unité principale dans son emplacement d’origine.
Assurez-vous que :
✔ aucun câble n’est écrasé
✔ les connecteurs restent verrouillés
✔ l’unité s’insère correctement
Puis revissez les deux vis de fixation.
Image : remontage de l’unité principale.
4. Réinstaller la boîte à gants
Reconnectez les connecteurs d’éclairage si nécessaire.
Ensuite :
- repositionnez la boîte à gants
5. Réinstaller le panneau latéral
Replacez le cache latéral du tableau de bord.
Appuyez doucement jusqu’à entendre les clips se verrouiller.
Installation terminée
Votre système retrofit Apple CarPlay & Android Auto est maintenant complètement installé.
Vous pouvez désormais profiter de :
✔ Apple CarPlay sans fil
✔ Android Auto sans fil
✔ Navigation GPS moderne
✔ Spotify / Apple Music
✔ Waze / Google Maps
✔ Siri & Google Assistant
✔ Appels et messages mains libres
tout en conservant :
✔ l’écran Audi d’origine
✔ les commandes MMI d’origine
✔ les commandes au volant
✔ le système audio d’origine Audi
Dépannage
Pas d’image CarPlay
Vérifiez :
- les connexions LVDS
- les interrupteurs DIP
- l’alimentation du module
Pas de son
Vérifiez :
- que AUX est sélectionné
- le branchement du câble audio
- le volume média du téléphone
CarPlay sans fil ne fonctionne pas
Essayez :
- redémarrer le téléphone
- supprimer l’appareil Bluetooth
- reconnecter le Wi-Fi et Bluetooth
Écran noir après installation
Vérifiez :
le câble vidéo LVDS
- les connecteurs mal verrouillés
- les réglages DIP incorrects
Conclusion
Avec ce retrofit, votre Audi bénéficie maintenant des fonctionnalités multimédias modernes sans remplacer le système d’origine.
L’installation reste totalement réversible et conserve l’apparence OEM du véhicule.
Le module offre une expérience beaucoup plus moderne avec :
- navigation temps réel
- streaming musical
- assistants vocaux
- communication mains libres
- applications smartphone intégrées
directement sur l’écran Audi d’origine.
